הערה חשובה: על פי חוק ולמען בטיחותכם התקנה של רכיבי מתח גבוה חייבת להתבצע רק ע״י חשמלאי מוסמך!
מדריך DiY של אוזי
למי מיועד מסלול ה- DIY?
לאלו מכם שאינם מאותגרים טכנית וטכנולוגית, ובכל זאת צריכים קצת עזרה בדרך.
שימו לב שבמסלול ה DiY התמיכה מתבצעת באמצעות מידע טכני שרוכז עבורכם, לרבות שרטוטים ומדריכים, ובקבוצות פייסבוק/ וואטסאפ. בנוסף הכנו לכם ״מדריך מלא לתכנון והתקנת בית חכם של Shelly” עם כל האינפורמציה מרוכזת.
ונתחיל במה זה בכלל Shelly?

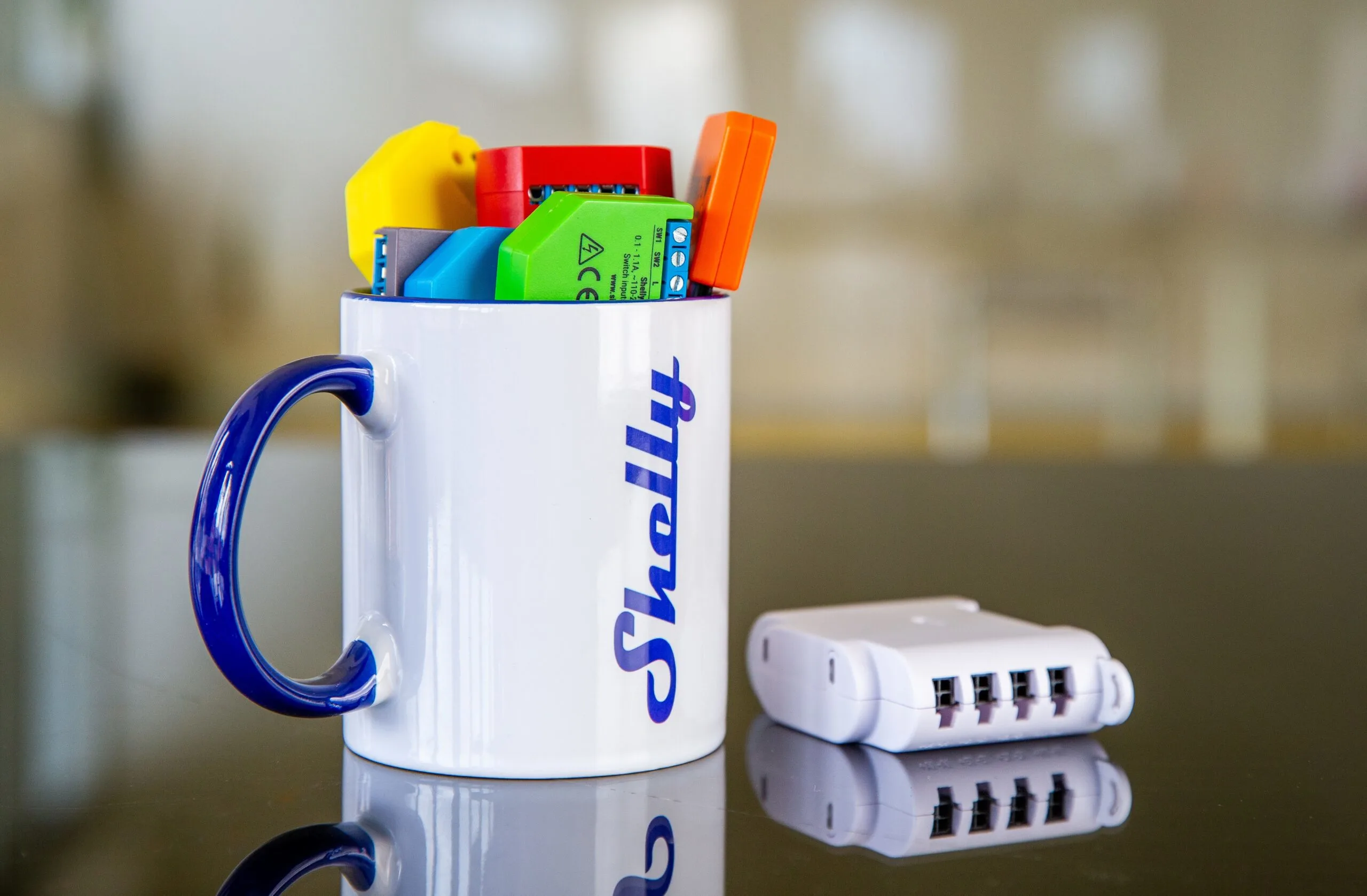

Shelly הם משפחה של מפסקים וחיישנים חכמים (IoT) שמפותחים באירופה. מה שמאפיין אותם הוא חיבור ישיר לרשת האלחוטית ללא צורך בבקר נוסף, גודל זעיר (הקטנים מסוגם בעולם) המאפשר להתקין אותם מאחורי מפסקים קיימים על תשתית חשמל קיימת וכן בלוחות חשמל, והמון חוכמה ופונקציונליות שניתן לעשות בפשטות באמצעות האפליקציה (גם בשפות המדוברות בארץ). בנוסף ניתן לשלוט בהם קולית ע״ אלקסה וגוגל ולהתאים אותם לשימוש עם HomeKit של אפל.
פרט נוסף חשוב כל המוצרים באתר עם אישור של מכון התקנים ומשרד התקשורת.
מה זה יאפשר לכם?
לסגור את כל הבית בלחיצת כפתור, לחזור הביתה כשהמים כבר חמים וגם לא לקום מהספה בסוף היום כדי לכבות את האור 😜 התריסים יסגרו מעצמם בזריחה ואתם תמשיכו לישון, זמני הדלקה/כיבוי גם על פי שקיעה וזריחה – מושלם כשעון שבת, מדידה וחסכון של חשמל, ולא פחות חשוב, כדי שתוכלו להסיר דאגה מלבכם כשאתם לא בבית, לא תהיה הצפה או דליפת גז ואף אחד לא יכנס מבלי שתדעו, הכל בשליטתכם.
איך?
ראשית, כל הטוב הזה אפשרי גם על תשתית חשמל קיימת סטנדרטית. אז כפי שאמרנו הרכיבים מספיק קטנים כדי להיכנס מאחורי מפסקים קיימים, אפשר להתקין אותם גם בגופי התאורה/ בארגז התריס/ קופסאות מעבר.
המפסקים שלכם ימשיכו לתפקד רגיל (גם בלי אינטרנט) ובמקביל תהיה לכם שליטה חכמה. במידה והרשת האלחוטית עובדת האפליקציה תעבוד בתוך הבית גם ללא אינטרנט (אחרי הגדרה ראשונית של הרכיבים).
טיפ מאוזי:
במידה ואתם בונים / עושים שיפוץ תבקשו מהחשמלאי שלכם להשתמש בקופסאות עומק ירוקות – זה יקל על התקנה של ריבוי רכיבים בקופסא. בנוסף תבקשו מהחשמלאי להעביר קו 0 (ניטרלי כחול) לכל המפסקים בבית.
איך לבחור את הרכיבים וכמה?
נעשה לכם קצת סדר ומיד תבינו הכל 🙂
תריס: יחידה של Shelly Plus 2PM לכל תריס.
שימו לב – לא לחבר שני מנועים/ תריסים ליחידה אחת.
תאורה:
במידה ויש לכם קו 0
- מפסק תאורה בודד – Shelly Plus 1PM
- שני מפסקי תאורה – Shelly plus 2PM
- שלושה מפסקי תאורה – יחידה אחת של Shelly plus 2PM + יחידה של אחת של Shelly 1PM או Shelly Plus 1PM
- ארבעה מפסקי תאורה – 2 יחידות של Shelly plus 2PM
וכן הלאה

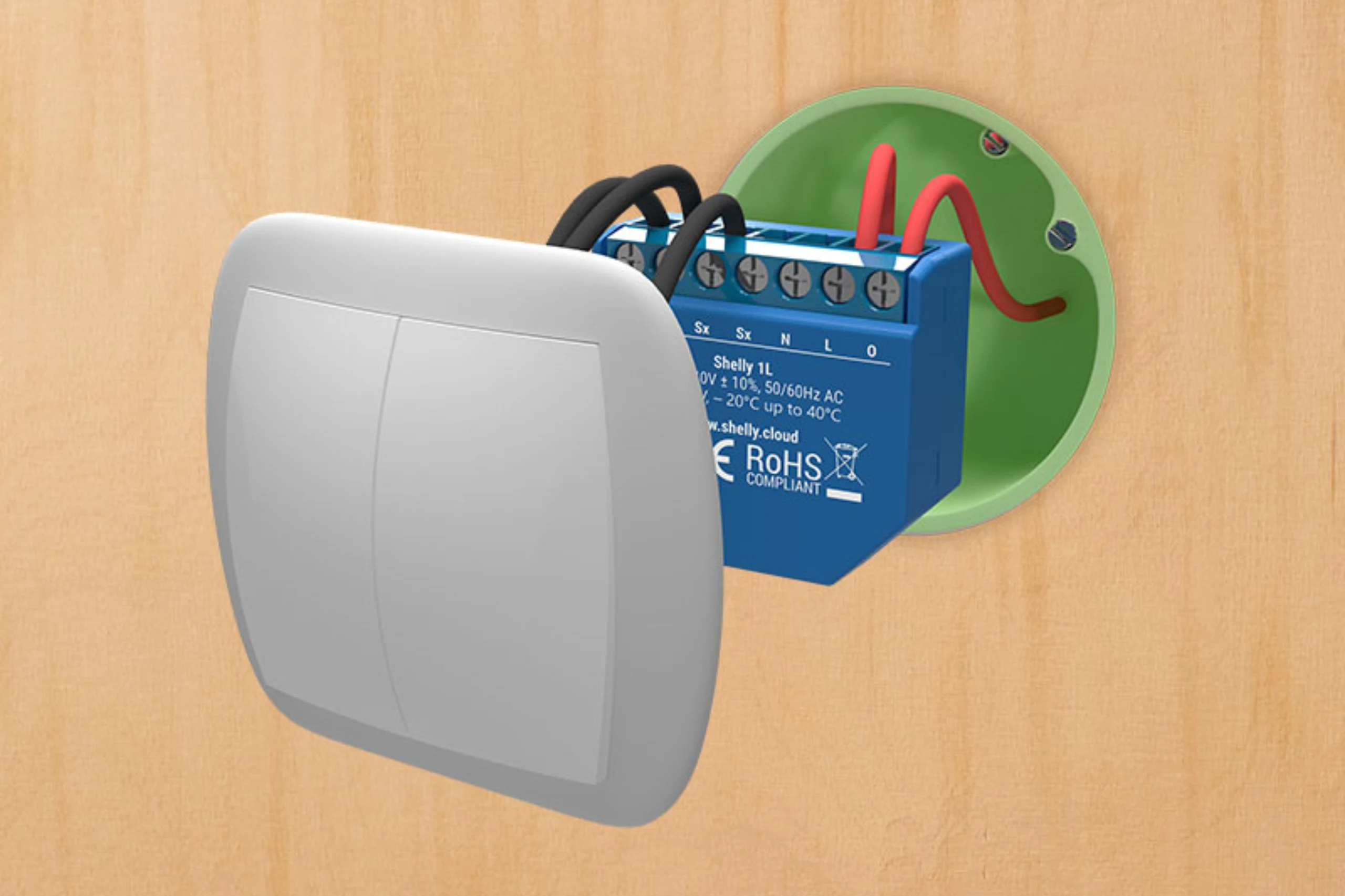

במידה ואין לכם קו 0 התקינו Shelly 1L כמספר המפסקים
תאורת נורות/ פסי לד 12/24 וולט (גם מתעמעמים) Shelly rgbw2
דוד, רדיאטור ושלל צרכנים כבדים: Shelly Plus 1PM
מזגנים:
״מגע יבש״ – במידה ויש אפשרות כזו במזגן (שאלו את הטכנאי שלכם) יתאים לכם Shelly Plus 1 זו כמובן השיטה העדיפה.
למזגן עד 1.5 כ״ס התקנה של Shelly 1PM או Shelly Plus 1PM בשקע יאפשר לכם כיבוי והדלקה. למזגנים הגדולים מ 1.5 כ״ס ותלת פאזיים השתמשו ב Shelly 1PM או Shelly Plus 1PM + קונטקטור (מגען).
טיפ מאוזי:
הוספה של חיישן טמפרטורה זעיר יאפשר לכם לקבוע טמפרטורה רצויה בחדר בנוחות מהאפליקציה ולמתי.
שערים חשמליים (לרבות שערי הולכי רגל) יש להתחבר לפיקוד של השער עם Shelly Plus 1 מה שיפתור כמעט את כל המקרים (לפעמים צריך שניים).
ברזי השקייה סטנדרטיים (ברז סלנואיד) – Shelly UNI (עבור שני ברזים עד 100 מיליאמפר כל אחד) או Shelly Plus 1.
טיפ מאוזי:
תדאגו לנקודת רשת קוויות ונקודת חשמל לידה, בהתאם לגודל הבית,
ולפחות אחת לכל 80 מ״ר, כדי שתוכלו להתקין רשת אינטרנט טובה עם קליטה מלאה בכל הבית שלכם. למדריך הממליץ כיצד כדאי לבנות רשת אינטרנט ביתית >>
אהה כן, אפשר להתקין את כל המפסקים יחד ולהגדיר אח״כ את כולם – יש אפשרות לזהות כל רכיב באפליקציה לפני שאתם נותנים לו שם, ע״י כפתור כיבוי/ הדלקה.
בנוסף תחת המידע המקצועי באתר תמצאו שרטוטים חשמליים לכל רכיב, מדריכים בעברית, טיפים ועוד. מאחר ותמיד יש המון מה להוסיף והרבה תרחישים שניתן לעשות עם רכיבים של Shelly אנחנו לא מגיעים להכל 🙏
אז אם יש לכם בקשות לעוד מדריכים אתם תמיד יכולים לשלוח לנו אותן מכאן ונדאג להתחיל מהנפוצות יותר.
כמה זמן אחריות?
שנתיים אחריות יצרן על כל רכיבי/חיישני Shelly.
בהצלחה!!!
